Santander - Cantabria

Santa Lucía: Residencia de 243 plazas en Santander

Solución híbrida de aerotermia y calderas de condensación centralizadas para calentar Agua Caliente Sanitaria (ACS) y calefacción en una residencia, y reducir así el consumo de energía.

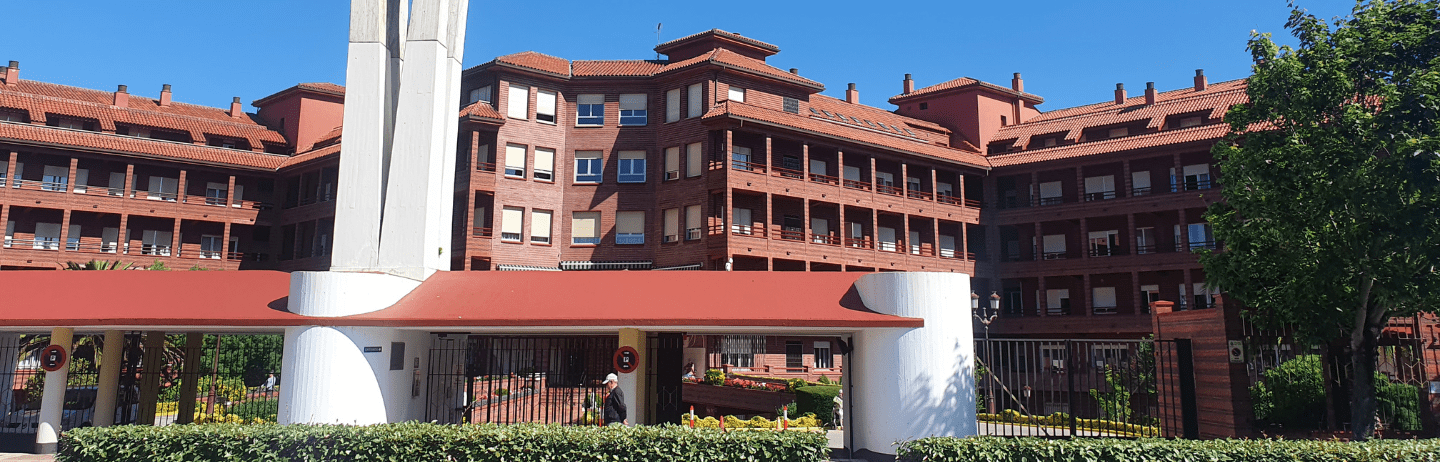

Esta residencia de mayores ubicada en Santander (Cantabria) dispone de 243 plazas residenciales para personas de la tercera edad, y en sus instalaciones cuenta con múltiples servicios y prestaciones.

En este caso, la propiedad decidió realizar una actualización de los sistemas de generación de calor, con el objetivo de alcanzar los más altos valores de eficiencia energética.

La empresa mantenedora e instaladora Martinez Haya propuso y realizó una solución híbrida de aerotermia combinada con calderas para el servicio de Agua Caliente Sanitaria (ACS), de manera centralizada.

La aerotermia tiene una alta eficiencia energética que reduce el consumo de energía para este servicio hasta temperaturas de 50ºC. Además, permite la justificación de contribución renovable según define el Código Técnico de la Edificación (CTE). Las calderas permiten elevar la temperatura de los acumuladores centrales hasta temperaturas altas, de 60-70ºC. Luego se distribuye el ACS a cada una de las habitaciones mediante un anillo de distribución.

Concretamente, se ha instalado una bomba de calor Platinum BC Monobloc 38, de 38 kW, acompañada de una cascada de tres calderas de condensación Ecotherm WGB 90, aportando un total de 270 kW de calor. Este conjunto calienta 3.000 litros de ACS mediante dos acumuladores de 1.500 litros AS 1500-2E.

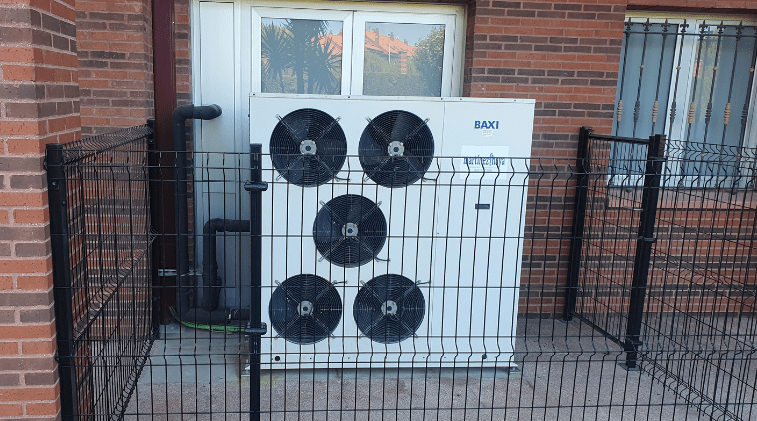

Se trata de un equipo monobloc que se ha ubicado en un patio exterior de la planta baja. Las calderas y acumuladores se han ubicado en una sala de calderas interior, cumpliendo la normativa vigente.

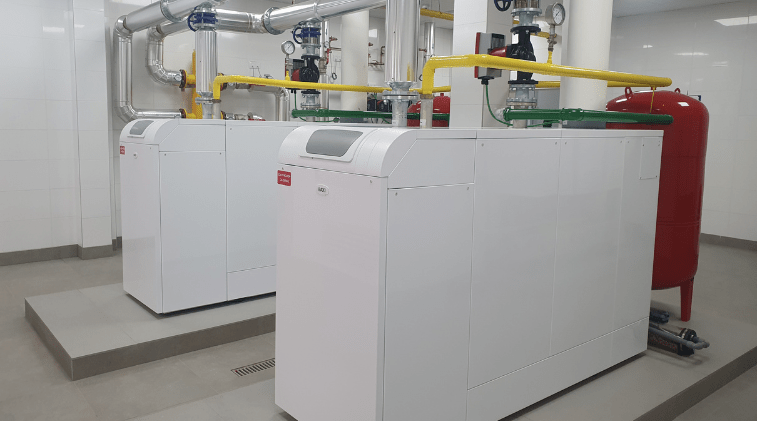

Para la calefacción de la residencia, se ha instalado un conjunto modular de calderas de condensación Eurocondens SGB 2x470, compuesto por dos calderas de 470 kW cada una, con kit hidráulico KB3. Todos estos equipos sustituyen a unas antiguas calderas de gas que ya habían superado su vida útil y requerían una actualización.



La dificultad del proyecto ha sido el compaginar la obra de reforma con mantener el servicio de la residencia a pleno uso durante toda la ejecución de la instalación. El instalador ha tenido que ir eliminando instalaciones antiguas y sustituyéndolas por las nuevas, incluso realizando instalaciones provisionales que se tuvieron que desmantelar antes de la ubicación definitiva de los equipos.

AGENTES: Promotor de la reforma: Residencia Santa Lucía / Instalador: Martínez Haya

Es una reforma de las salas de calderas de calefacción y ACS. Para el ACS se ha elegido una solución híbrida de aerotermia monobloc con calderas de condensación, finalizada en el segundo trimestre de 2022.

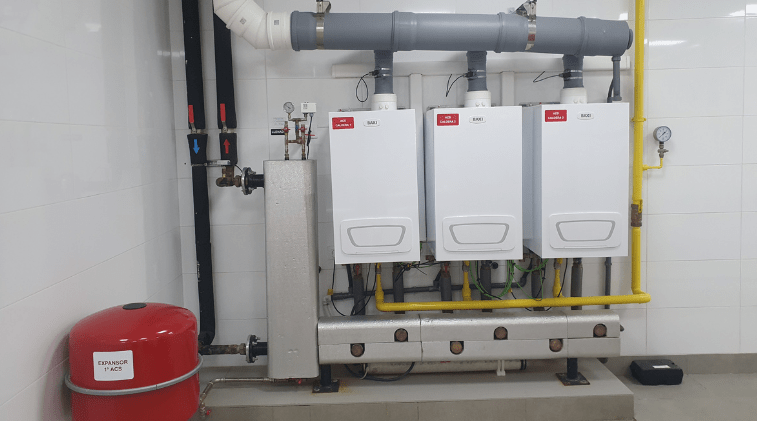

Para la generación de ACS se ha instalado, de forma centralizada, una bomba de calor Platinum BC Monobloc 38 con tres calderas murales de condensación Ecotherm SGB 90 en cascada, acompañadas de dos acumuladores de 1500 litros.

También se ha instalado un conjunto modular de dos calderas de pie de condensación Eurocondens SGB 2X470 para la generación de calefacción.

DATOS GENERALES


Tipo de edificación Reforma
Fecha de finalización de obra Segundo trimestre 2022
Servicios

Agua Caliente Sanitaria (ACS)

Calefacción

Productos

Generadores ACS: 1 bomba de calor Platinum BC Monobloc 38, de 38 kW de potencia calorífica + 3 unidades de caldera mural de condensación Ecotherm SGB 90 en cascada, con un total de 270 kW

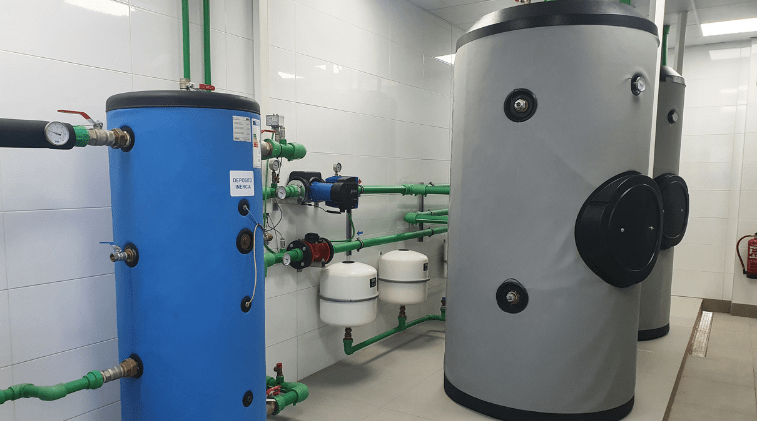

Acumulación ACS: 2 acumuladores AS-1500-2E, de 1500 litros de capacidad

Generador de calefacción: 1 conjunto modular de dos calderas de pie de condensación Eurocondens SGB 2x470, con un total de 940kW

Potencia térmica total del proyecto 38 kW de aerotermia y 1230 kW de calderas de condensación
