Autónomos Agua - Aire

WPVBZ HE - WPVZ HE

Soluciones robustas y adaptables para instalaciones por bucle energético

Unidades autónomas del tipo vertical equipadas con condensador de placas refrigerado por agua (uno o dos dependiendo del modelo), adecuadas para operar acopladas a una red de conductos de distribución de aire.

Manuales

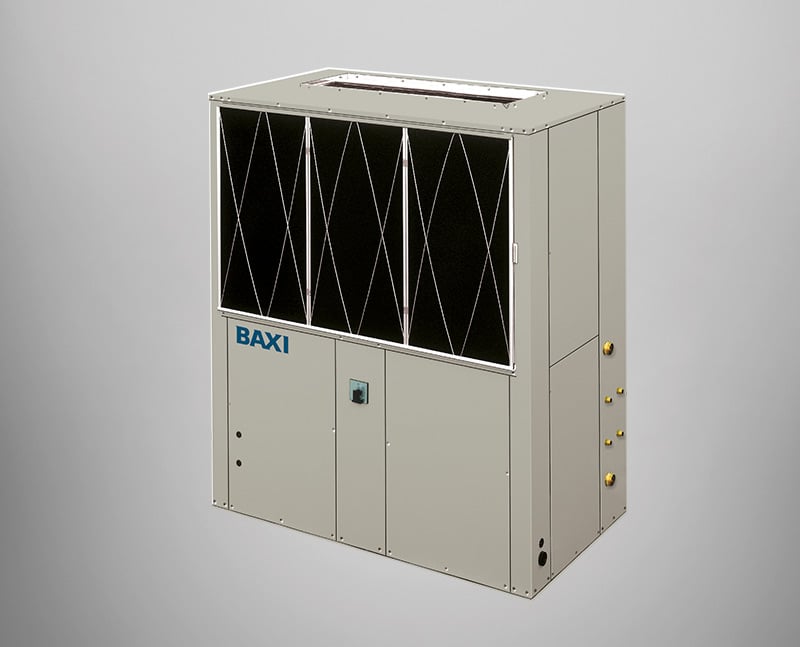

Unidades autónomas WPVBZ HE-WPVZ HE equipadas con condensador de placas vertical refrigerado por agua

Características

Construcción resistente. Fácil acceso al interior del equipo para mantenimiento.

Versiones solo frío y bomba de calor.

El diseño y disposición de los componentes ofrecen una gran versatilidad para su adaptación a cada tipo de instalación.

Documentación

Catálogo comercial

Manual técnico

Ficha ErP

Manual de instalación

Planos

Catálogo BIM

Dimensiones y peso

MODELO	251	351	401	501	701	751	1001	1201	1501	2002	2402	3002	4002
Dimensiones (largo x ancho x alto) mm	720 x 650 x 1.230	720 x 650 x 1.230	780 x 650 x 1.380	1.140 x 700 x 1.730	1.140 x 700 x 1.730	1.140 x 700 x 1.730	1.790 x 870 x 1.630	1.790 x 870 x 1.630	1.790 x 870 x 1.630	1.790 x 980 x 1.980	1.790 x 980 x 1.980	2.404 x 1.157 x 2.122	2.404 x 1.157 x 2.122
Peso neto kg	130	130	165	300	351	354	400	515	645	685	706	968	1.060

Datos técnicos

Modelo	251	351	401	501	701	751	1001	1201	1501	2002	2402	3002	4002
Potencia Frigorífica Nominal (1) kW	8.0	12.0	13.4	16.6	2.1	25.5	35.4	42.0	54.0	70.8	84.0	108.0	132.0
SEER	3.53	3.75	0.55	3.88	3.63	0.52	3.63	0.54	3.97	3.88	3.90	3.96	3.56
Potencia Calorífica Nominal (2) kW	9.6	14.0	15.8	19.6	24.8	30.1	41.8	49.6	63.7	83.5	99.1	127.4	155.8
SCOP	3.11	3.04	2.94	3.14	0.49	2.96	2.95	2.97	3.20	3.12	3.05	3.10	2.86
UNIDAD INTERIOR
Caudal de aire nominal m3/h	2.000	2.300	2.400	3.500	4.300	4.800	7.400	8.200	9.000	11.000	12.000	18.000	21.500
Presión estática disponible (nom.-max) Pa	55-900	90 - 900	90 - 900	70 - 900	80 - 650	80 - 650	70 - 650	80 - 600	110 - 550	190 - 400	190 - 400	200 - 400	150 - 440
UNIDAD EXTERIOR
Caudal de agua (3) m3/h	1.65	2.41	2.72	3.37	4.27	5.18	7.19	8.53	10.96	14.36	17.05	21.91	26.80

(1) Temperatura aire seco 27 °C. Temperatura húmeda aire interior 19 °C. Temperatura entrada agua 30 °C, salida agua 35 °C.
(2) Temperatura aire seco 20 °C. Temperatura húmeda aire interior 14 °C. Temperatura entrada agua 20 °C.
(3) Condiciones nominales. Torre de refrigeración: Aire interior 27/19 °C. Agua condensador: entrada 30 °C / salida 35 °C (en cargas parciales entrada 26/22/18).
