Fancoils

FKZEN - FKZEN BIG

Diseño y climatización efectiva de los espacios mediante efecto Coanda en invierno y antiestratificación en verano.

Fancoils cassette de agua de 4 Vías
600 x 600 mm
900 x 900 mm

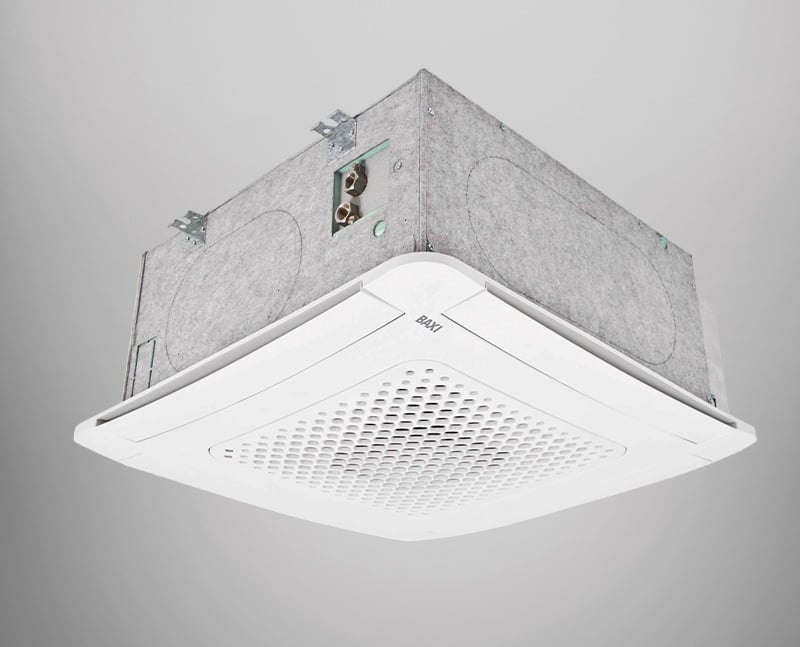

Fancoils FKZEN de techo con potencias de 1,5 a 11 kW para climatización eficiente

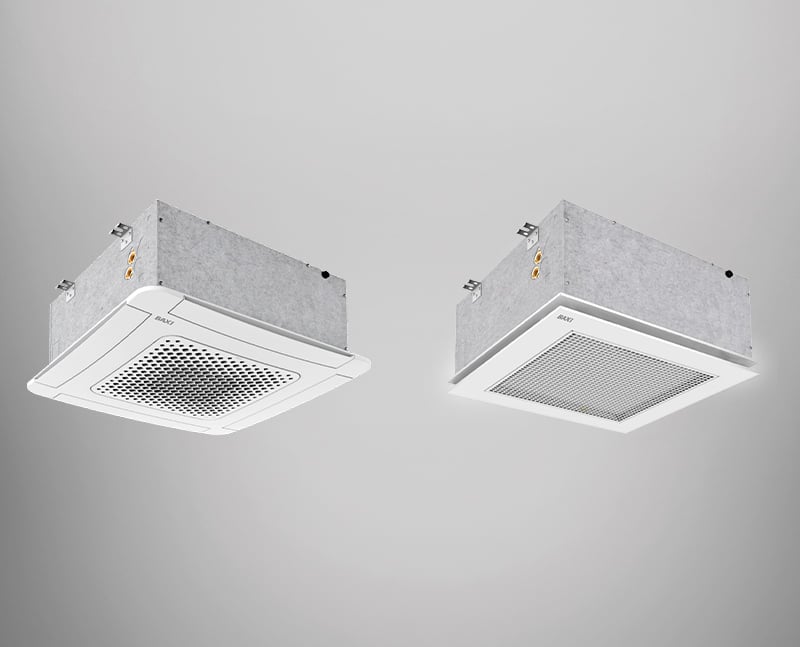

Dos fancoils FKZEN y FKZEN BIG de techo con potencias de 1,5 a 11 kW para climatización eficiente

Características

FKZEN: • Potencias en frío: de 1,5 a 5,5 kW. Potencias en calor: de 1,9 a 6,5 kW. Dimensionamiento modular: 600 x 600 mm. FKZEN BIG. Potencias en frío: de 6,22 a 11 kW. Potencias en calor: de 7,65 a 13,5 kW. Dimensiones 900 x 900 mm

Ventilador centrífugo 3v o regulación 0-10V mediante motro EC, en cumplimiento con los requisitos de Ecodiseño. Aletas motorizadas para un control perfecto del confort climático. Bajas emisiones sonoras. Válvulas integradas. Fácil instalación y mantenimiento. Bajo consumo, hasta -78%

VERSIONES DISPONIBLES. Instalación a 2 tubos sin (NC) / con (RC) tarjeta electrónica / motor 3v. Instalación a 2 tubos sin (NC) / con (RC) tarjeta electrónica / motor EC. Instalación a 4 tubos sin (NC) / con (RC) tarjeta electrónica /motor 3v. Instalación a 4 tubos sin (NC) / con (RC) tarjeta electrónica / motor EC

Con control electrónico : Mando remoto por cable RWI ECM2. Mando infrarrojos. Sistema Master-Slave de serie. Modbus de serie Sin control electrónico: Serie i-Basic. Serie i-Digit (posibilidad Modbus en termostato)

3 MODELOS DE PLAFONES DE ABS: Modelo NC: indicado para los de tipo mecánico, no tienen receptor de infrarrojos ni ningún tipo de electrónica, las aletas son manuales. Modelo RC-M: indicado para los de tipo electrónico, con receptor de infrarrojos y aleta manual. Modelo RC-A: indicado para los de tipo electrónico, con receptor de infrarrojos y aleta motorizada.

Documentación

Catálogo comercial

Manual de instalación

Control

Dimensiones y peso

FKZEN 2 TUBOS

MODELO	61	62	63	64	65
Dimensiones (largo x ancho x alto) mm	680 x 680 x 286
Peso neto kg	20	21	23	24	24

FKZEN 4 TUBOS

MODELO	81	82	83	83C	84	84C
Dimensiones (largo x ancho x alto) mm	680 x 680 x 286
Peso neto kg	23	24	24	24	24	24

FKZEN BIG 2 TUBOS

MODELO	71	72	73
Dimensiones (largo x ancho x alto) mm	930 x 930 x 325
Peso neto kg	40	45	45

FKZEN BIG 4 TUBOS

MODELO	91	92	93	94
Dimensiones (largo x ancho x alto) mm	930 x 930 x 325
Peso neto kg	41	46	46	46

Datos Técnicos

FKZEN 2 TUBOS

MODELO	61	62	63	64	65
Potencia Frigorífica (1) KW	2.22	2.67	4.25	4.98	5.38
Caudal de agua (1) l/h	390	465	739	867	939
Potencia Calorífica (2) KW	2.34	2.62	4.08	4.91	5.42
Caudal de agua (2) l/h	335	413	510	600	860

FKZEN 4 TUBOS

MODELO	81	82	83	83C	84	84C
Potencia Frigorífica (1) KW	2.30	2.71	3.34	3.83	3.83	4.40
Caudal de agua (1) l/h	403	472	584	668	669	767
Potencia Calorífica (3) KW	2.69	3.07	3.90	2.89	4.38	3.25
Caudal de agua (3) l/h	201	235	269	206	307	229

FKZEN BIG 2 TUBOS

MODELO	71	72	73
Potencia Frigorífica (1) KW	6.13	9.46	10.87
Caudal de agua (1) l/h	1,064	1,641	1,888
Potencia Calorífica (2) KW	6.40	8.61	11.28
Caudal de agua (2) l/h	871	1,039	1,508

FKZEN BIG 4 TUBOS

MODELO	91	92	93	94
Potencia Frigorífica (1) KW	6.13	7.10	8.67	9.97
Caudal de agua (1) l/h	1,064	1,236	1,511	1,734
Potencia Calorífica (2) KW	7.94	9.27	11.03	8.42
Caudal de agua (2) l/h	697	812	967	739
