Autónomos Agua - Aire

VERNE WPHBA HE - WPHA HE

Soluciones robustas y adaptables para instalaciones por bucle energético

Unidades autónomas de tipo horizontal equipadas con condensador de placas refrigerado por agua, adecuadas para operar acopladas a una red de conductos de distribución de aire.

Manuales

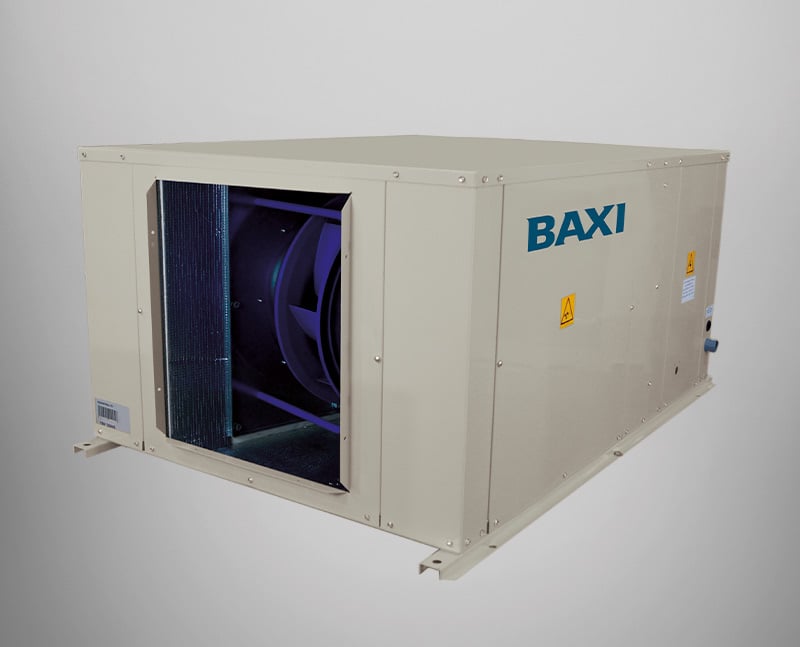

Unidades autónomas agua-aire WPHBA HE-WPHA HE de tipo horizontal, condensador placas vista de lado y frente

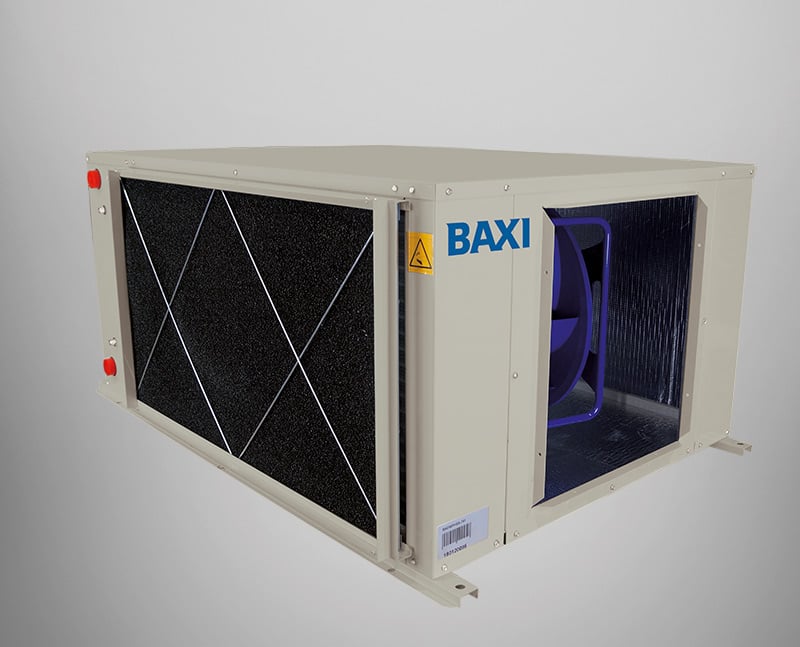

Unidades autónomas agua-aire WPHBA HE-WPHA HE de tipo horizontal, condensador placas vista de perfil y detrás

Características

Construcción compacta y resistente. Fácil acceso al interior del equipo para mantenimiento.

Alto rendimiento energético. Versiones solo frío y bomba de calor.

El diseño y disposición de los componentes ofrecen una gran versatilidad para su adaptación a cada tipo de instalación.

Documentación

Catálogo comercial

Ficha ErP

Manual de instalación

Control

Planos

Catálogo BIM

Dimensiones y peso

MODELO	91	121	141	171	201	251	351	401	501	701	751	1001	1201
Dimensiones (largo x ancho x alto) mm	1.055 x 560 x 410	1.055 x 560 x 410	1.055 x 560 x 410	1.055 x 560 x 470	1.055 x 560 x 470	1.135 x 670 x 530	1.135 x 670 x 530	1.135 x 670 x 530	1.385 x 940 x 620	1.385 x 940 x 620	1.385 x 940 x 620	1.930 x 1040 x 690	1.930 x 1040 x 690
Peso neto kg	60	62	65	75	77	90	110	115	160	160	180	230	250

Datos técnicos

MODELO	91	121	141	171	201	251	351	401	501	701	751	1001	1201
Potencia Frigorífica Nominal (1) kW	2.4	3..3	3.9	4.9	5.9	7.6	11.5	13.3	16.9	20.4	25.9	35.4	41.1
SEER	2.94	3.06	3.03	3.74	3.35	3.77	3.61	3.60	4.50	4.27	4.05	4.28	4.11
Potencia Calorífica Nominal (2) kW	2.8	3.9	4.7	5.6	7.1	9.2	14.2	16.4	18.9	23.1	30.6	39.8	46.4
SCOP	2.87	3.22	2.99	3.78	3.22	3.80	3.02	3.77	4.16	4.07	3.82	3.86	3.81
UNIDAD INTERIOR
Caudal de aire nominal m3/h	500	600	700	900	1.100	1.500	2.000	2.300	2.800	3.400	4.300	6.200	7.000
Presión estática disponible (nom.-max) Pa	25 - 515	25 - 410	25 - 300	25 - 760	25 - 700	25 - 1.050	37 - 1.630	50 - 1.580	50 - 1.150	50 - 1.100	62 - 675	75 - 580	75 -400
UNIDAD EXTERIOR
Caudal de agua (3) m3/h	0.50	0.67	0.81	1.01	1.23	1.57	2.38	2.75	3.50	4.23	5.36	7.17	8.43

(1) Temperatura aire seco 27 °C. Temperatura húmeda aire interior 19 °C. Temperatura entrada agua 30 °C, salida agua 35 °C.
(2) Temperatura aire seco 20 °C. Temperatura húmeda aire interior 14 °C. Temperatura entrada agua 20 °C.
(3) Condiciones nominales. Torre de refrigeración: Aire interior 27/19 °C. Agua condensador: entrada 30 °C / salida 35 °C (en cargas parciales entrada 26/22/18).
